Щиты управления VTS
Щиты управления VS UPC для приточных,вытяжных и приточно-вытяжных установок Ventus
В данном разделе представлены все модели щитов управления поставляемые для вентиляционных установок VTS

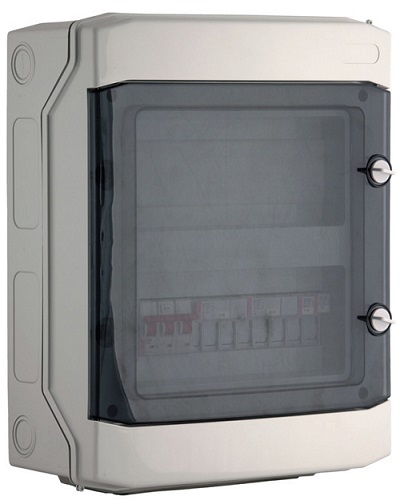

Корпус:
- Пластиковый корпус из полимерного материала
- Устойчивость к термическим и коррозийным процессам
- Размеры 450мм х 640 мм х 170 мм.
Рабочие параметры:
- Напряжение питание 3х400В или 1х230В АС
- Частота тока 50Гц +/- 1Гц
- Напряжение цепей питания управления 24В АС
- Регулирование водяного нагревателя 1х230 В АС,Мах 10А
Особенности контроллера :
- Коммуникация с преобразователями частоты и интерфейсом HMI Basik
- Использование бинарных и аналоговых входов / выходов
- Коммуникация 1:1 с HMI Advanced
Инструкция по эксплуатации в pdf
| UPC Типы установок | VS 10-75 CG UPC | VS 40-150 CG UPC SUP | VS 40-150 CG UPC SUP-EXN | VS 180-300 CG UPC | VS 400-650 CG UPC |
| Питание | 1*230 V AC | 3*400 V AC | 3*400 V AC | 3*400 V AC | 3*400 V AC |
| Назначение | VS 10-75 Приток, приток-вытяжка | VS 40-150 Приток | VS 40-150 Приток, приток-вытяжка VS 180-300 Приток | VS 180-300 Приток, приток-вытяжка VS 650 Приток | VS 400-650 Приток-вытяжка |
| Максимальное количество вентиляторов | 2 | 1 | 2 | 4 | 8 |
| Диапазон номинальных мощностей двигателя | до 2,2 кВт | 3-11 кВт | ДО 11 кВт | 3-11 кВт | 3-11 кВт |
| Размеры | 335х400х165 | 335х400х165 | 335х400х165 | 335х550х170 | 640х450х170 |
